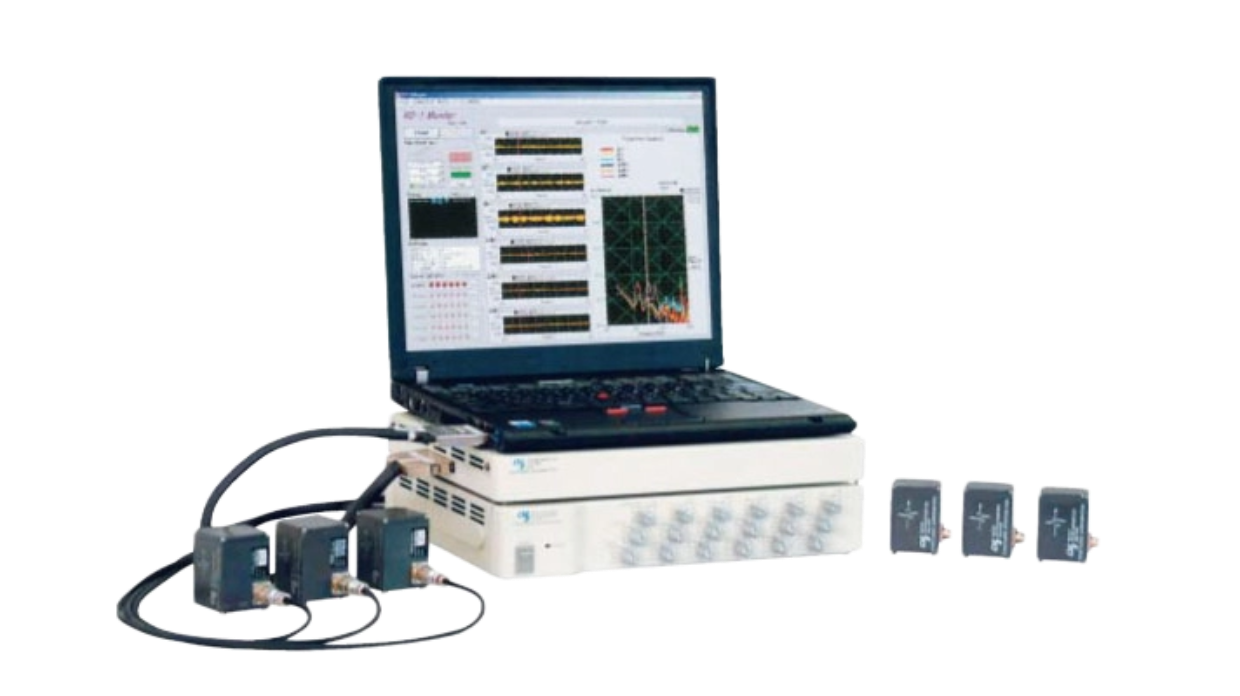

微振动测量系统

MRA-06X(6ch型) MRA-03X(3ch型)

MRA-06/03X是利用电脑采集振动测量仪的输入信号，显示和监控振动波形、集采集、分析和输出一体的高性能便携式微振动测试·分析系统。微振动测量仪“MMI-06X”是一款超紧凑型低噪声多通道振动测试仪，凝聚了我们的微振动测试专有技术。实时采集·分析系统“RS1”是配备在便携式笔记本电脑上的一款新型数据记录仪，兼有FFT分析仪功能和微振动测试波形显示功能。

产品目录

系统构成

FFT数据记录仪RS1

采集/分析软件：「RS1软件」

PC接口：「USB」「BNC转换盒」

微振动测量仪 MMI-06X

振动测量仪：「OSP-06」

伺服型加速度传感器：「MG-102S」

数据线：「感应线」「BNC线」

硬件构成

振动测量仪

	测试范围	单位
加速度(ACC)	0.1~400Hz	60dB=1cm/s2(1Gal)／V
速度(VEL)	0.4~100Hz	60dB=lmm/s／V
相位(DISP)	0.5~100Hz	60dB=0.1mm／V
低通滤波器	50、100、200、400Hz的交替(-12dB/oct）
最大输出	±10V
电源	POWER-AC输入 85~265 V AC
外形尺寸(W×D×H)	335×275×60mm
重量	4.5kg

伺服型加速度传感器(MG-102S)

测试范围	+20m/s2(2000Gal)
分辨率	1x10-6m/s2
外形尺寸(W×D×H)	40×40×55.5mm
重量	190g

BNC转换盒

模拟输入	BNC×1Och(max16ch)
电源输入	5V DC(max1A)
外形尺寸(W×DxH)	307×264×50mm

特点

便携式（计量/小型）紧凑机身

测量通道10ch

加速度、速度、相位的交替输出

低通滤波器 4个阶段交替

三轴图显示系统可同时输出加速度，速度和相位

兼容DC电源、AC电源

组数据分析

对每个收录组执行FFT分析。

可以以波形和频谱形式同时显示每组内的数据。

可以进行个别显示和覆盖显示（三轴图）的交替。

同时采集数据分析

可以对同时采集的两个数据进行传递特性分析。

可表示传递特性（传递函数・相位・连贯性）。

选择峰值保持后，仅显示波形和频谱。

可以进行收录数据的运行>频谱分析。

可旋转3D图形。

可以放大或缩小图形。
